Klogger（仮）



Klogger（仮）

2022/1/20　No.264
マイコンハードウェア
Klogger（仮）開発完了間近です。

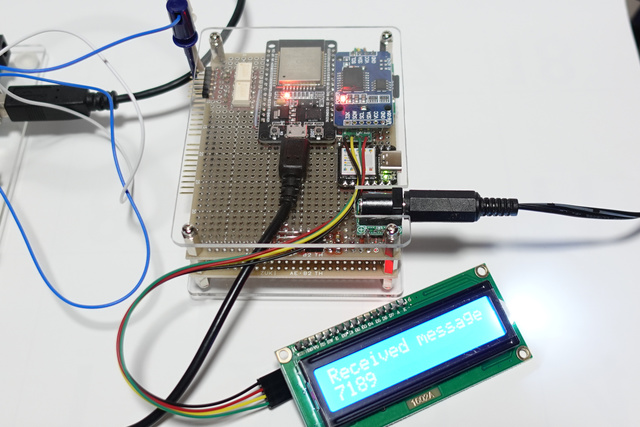

外観を紹介しておきます。















今後デジタル入力を4つ追加します。
16x2 LCDで
LCD1行目　UDPで送られてきたTEXTを表示
LCD2行目　UPHを表示

基板1枚に収まらず、2枚(2段積み)になりました。















ESP32+seeeduinoXIAO+DS3231(RTC)+microSD















16bit入力
